大型料倉的測溫難題
工業場合中的混煤倉、原煤倉、煤粉倉等大型料倉的介質溫度是需要監測的重要參數,也是目前難以監測的參數之一。在電力、冶金、煤炭、化工等行業,福煤等揮發份含量高的煤種經常在料倉內自燃進而引發安全生產事故。
電廠的煤粉倉由于料倉較小,量程往往小于六米,溫度測量相對簡單。目前主要采用接觸式的測溫元件如熱電阻、熱電偶進行測溫,將溫度套管從倉頂垂直插入安裝。即便如此,也經常出現較長的溫度套管被煤粉掰彎、掰折的現象,有時候脫落的溫度套管會卡住給粉機,影響機組的安全運行。也有將溫度元件從煤粉倉側壁插入安裝的辦法,但是往往只能檢測到倉壁附近的溫度,難以監測料倉中心的溫度。
而對于一些大型料倉,例如:電廠的混煤倉、原煤倉,焦化廠的焦煤倉,電石廠的蘭炭倉以及煤礦、煤化工行業的很多煤倉,其料倉高度往往在十幾米至三十多米,料倉直徑也在十米以上。這種大型料倉的測溫難度顯著提升:傳統的測溫元件、光纖測溫都需要強度極高的套管,難以實現;而采用紅外測溫又面臨粉塵、結露干擾,并且只能測量物料或料倉的表面溫度。
?
測量原理
威海東山自動化科技有限公司是一家專業從事物位測量產品研發生產的科技公司,其核心產品EMLA-9系列智能多段導納物位計已獲得多項國家專利,經過上百家客戶的多年使用驗證。它采用內置多段測量電極、外套復合鎧甲的傳感器結構,徹底解決了物料介電常數變化、粉塵、掛料對物位測量的干擾,實現自動校準、免維護運行。其有限柔性的復合鎧甲很好的保護了其內部的測量電極,耐沖擊、耐磨損,正常工況下使用壽命超過六年。

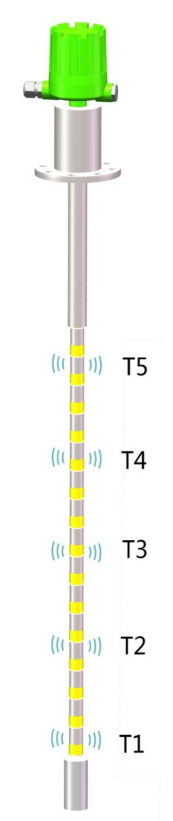

EMLA-9XT系列物位溫度一體化測量儀就是在EMLA-9系列智能多段導納物位計的多段測量電極內置多個PT100或PT1000熱電阻設計而成。利用成熟可靠的傳感器結構,很好的解決這個大型科倉測溫的難題。我們經過不斷實驗、改進,使得只使用一支傳感器即可同時實現溫度、物位的測量,且測得溫度是料倉內部的真實溫度。
?
產品特點
1、一支傳感器可同時實現物位、溫度一體化測量,結構簡單可靠,安裝調試方便;
2、可以對料倉內部中心實現多點溫度實時監測,及時發現自燃情況,徹底解決大型料倉中心的測溫難題;
3、傳感器結構強度經過多年現場應用驗證,確保物位、溫度測量的長壽命可靠運行;
4、測量不受掛料、落料、粉塵的干擾,傳燃器長期免維護運行;
5、有多種信號輸出接口供選擇,使用方便。
技術參數
????????電??? 源:四線制(DC24V/AC220V)
????????輸出信號:物位信號:4~20mA/RS-485
????????溫度信號:PT100/PT1000/4~20mA/RS-485
????????傳感器長度:0-30米,根據料倉定制溫度測點:標配3點,最多可選9點? ? ??
????????溫度精度:1.0%FS
????????物位精度:1.0%FS
????????介質溫度:-40℃~200℃
????????環境溫度:-40℃~75℃
????????防爆等級:ExillCT4Ga
????????防護等級:IP65
????????電氣接口:M20X1.5
????????過程連接:法蘭DN100 /DN150
? ? ? ? ??

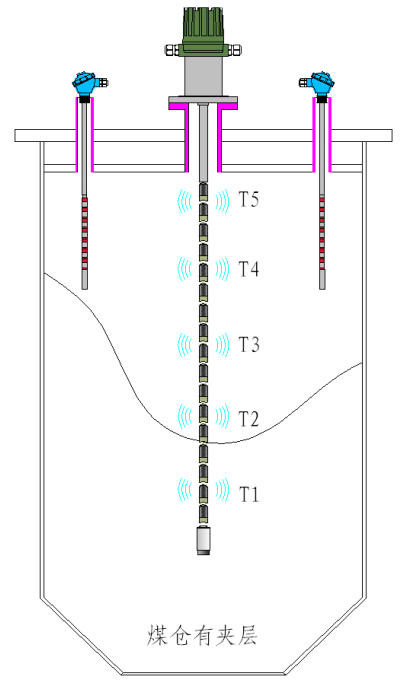

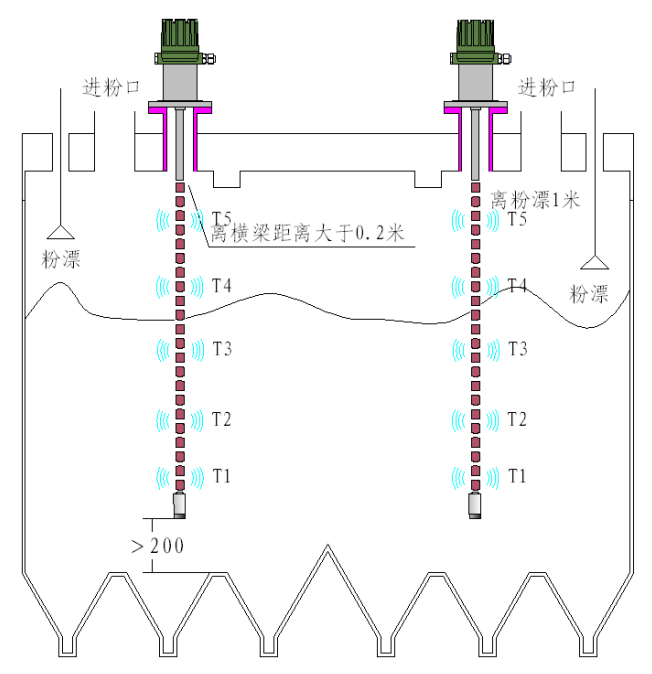

? ? ? ? ? ? ? ? ? ? ?煤粉倉安裝示意圖? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?原煤倉安裝示意圖
?
?
